تحميل اضافة جراسهوبر
يمكن تحميل إضافة جراسهوبر من الموقع الخاص بها بشكل مجاني http://www.grasshopper3d.com/
تعمل الإضافة جنبا الى جنب مع برنامج راينو، لذلك يتوجب وجوده لكي يعمل جراسهوبر
صفحة تحميل جراسهوبر من الموقع
نافذة جراسهوبر بجانب الراينو
ما يجب معرفة قبل البدء باستخدام جراسهوبر:
• وحدات الرسم المستعملة بجراسهوبر هي نفسها المحددة في برنامج راينو
• جراسهوبر لا يمكن ان يعمل بدون راينو
• أغلب أوامر الرسم المستخدمة في جراسهوبر هي نفسها الموجودة في
راينومثل (Extrude, Loft …)
تنقسم نافذة جراسهوبر الى قسمين اساسين:
- لوحة العناصر (Components) , حيث تحتوي على جميع الاوامر
- لوحة / مساحة الرسم, يتم فيها تجميع وربط العناصر بشكل مختلف
اغلب العناصر تستطيع القيام بواحد من التالي:
بشكل طبيعي جميع العناصر تحتوي على منفذين : منفذ مدخلات (input) من الجهة اليسرى حيث تستقبل من المعلومات و المعطيات و منفذ مخرجات (output) من الجهة اليمنى حيث تقدم المخرجات والنتائج. هناك بعض العناصر التي تفتقد احدى هذين المنفذين لطبيعة خاصة فيهم.
وبهذا يمكن ملاحظة ان سير الخوارزمية يكون ابتداءً من الجهة اليسرى حيث تدخل المعلومات الى الجهة اليمنى مكان ظهور النتائج.
تشغيل الإضافة
بعد تنزيل الإضافة الى برنامج راينو يمكن تشغيلها بالكتابة في سطر الأوامر الخاص براينو “Grasshopper” عندها يبدء برنامج جراسهوبر بالعمل وتظهر نافذته الخاصةما يجب معرفة قبل البدء باستخدام جراسهوبر:
• وحدات الرسم المستعملة بجراسهوبر هي نفسها المحددة في برنامج راينو
• جراسهوبر لا يمكن ان يعمل بدون راينو
• أغلب أوامر الرسم المستخدمة في جراسهوبر هي نفسها الموجودة في
راينومثل (Extrude, Loft …)
تنقسم نافذة جراسهوبر الى قسمين اساسين:
- لوحة العناصر (Components) , حيث تحتوي على جميع الاوامر
- لوحة / مساحة الرسم, يتم فيها تجميع وربط العناصر بشكل مختلف
العناصر (Components)
هناك عدة أنواع للعناصر مقسمين لمجموعات حسب نوع العنصر او الامر التي تقوم به. بحيث يمكن الوصول لهم بسهولة.
اغلب العناصر تستطيع القيام بواحد من التالي:
- إنشاء معلومة
- تعديل او التلاعب بالمعطيات
- رسم عنصر
- تعديل عنصر
بشكل طبيعي جميع العناصر تحتوي على منفذين : منفذ مدخلات (input) من الجهة اليسرى حيث تستقبل من المعلومات و المعطيات و منفذ مخرجات (output) من الجهة اليمنى حيث تقدم المخرجات والنتائج. هناك بعض العناصر التي تفتقد احدى هذين المنفذين لطبيعة خاصة فيهم.
وبهذا يمكن ملاحظة ان سير الخوارزمية يكون ابتداءً من الجهة اليسرى حيث تدخل المعلومات الى الجهة اليمنى مكان ظهور النتائج.
إضافة عنصر
يمكن إضافة العناصر بطريقتين
- بالبحث عنها في القائمة العليا و من ثم سحبها للوح الرسم

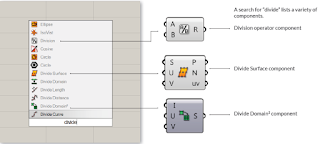

- الضغط مرتين على لوح الرسم و القيام بالبحث عن العنصر بكتابة اسمه
خيارات مهمة
عند الضغط بالزر الأيمن على العنصر تظهر قائمة تحتوي خيارات متعددة, منها المساعدة لمعرفة معلومات بسيطة عن العنصر. واولها وهو اسم العنصر الذي يمكن تغييره. وكذلك يوجد الخيارات التالية:
- العرض (Preview): لعرض أو إخفاء العنصر في نافذة راينو دون ان يؤثر ذلك على مرور المعلومات الموجودة داخل العنصر.
- التمكين(Enable): لإيقاف او تمكين عنصر من العمل, عند إيقاف عنصر ما غير نشط و يتوقف سريان المعلومات به.
- الكتابة (الخبز - Bake): لتحويل عنصر من جراسهوبر الى راينو نقوم بخبز العنصر ويكون ذلك عادة بالنهاية عند الحصول على النتيجة المرغوبة.
